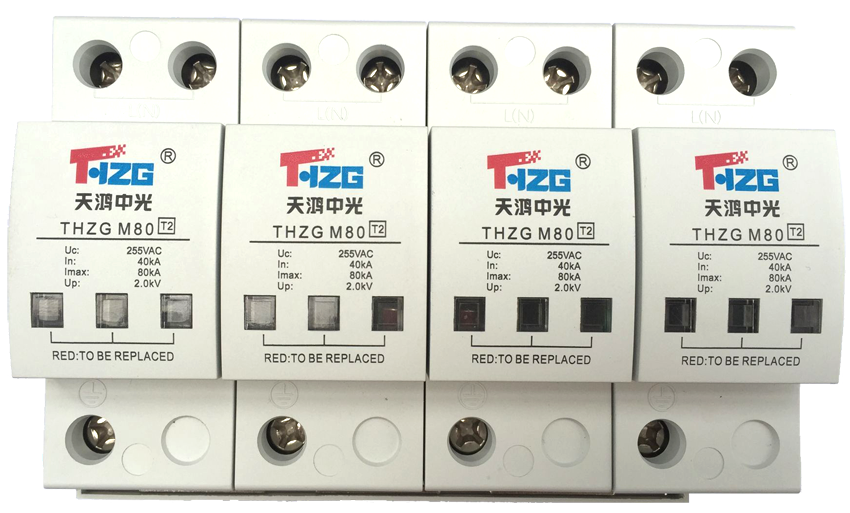

電源浪涌保護器 （保護級別B）
THZG-M80/4
產品特點：
◆易于連接，由兩部分組成，包括底座和可拔插的防雷模塊
◆作為低壓電源系統第Ⅱ級電源防雷器使用
◆高放電能力，無功耗，可靠性高，壽命長
◆雙重熱脫扣裝置，提供可靠的保護
◆當故障發生時，檢測窗口由綠色變為紅色
◆多功能連接端口，可接導線和匯流排
適用范圍：
安裝于LPZ0B-1或更高界面。適用于TT三相配電系統，
防止低壓設備受到過壓干擾，依據IEC61643-1；GB18802.1標準的防雷器。
技術參數：
|
型號
|
THZG-M80/4
|
|
標稱工作電壓 Un
|
230V~
|
|
最大持續運行電壓[L-N] Uc
|
385V~
|
|
最大持續運行電壓[N-PE]Uc
|
255V~
|
|
標稱放電電流(8/20μs) In
|
40KA
|
|
最大放電電流(8/20μs) Imax
|
80KA
|
|
電壓保護級別 [L-N] Up
|
≤2.0KV
|
|
電壓保護級別 [N-PE] Up
|
≤1.8KV
|
|
響應時間[L-N] tA
|
≤25ns
|
|
響應時間[N–PE] tA
|
≤100ns
|
|
最大后備熔絲 L
|
32A
|
|
工作溫區 Tu
|
-40℃‥+80℃
|
|
連接導體截面
|
2.5-25mm2
|
|
安裝方式
|
35mm標準電氣導軌
|
|
安裝寬度
|
8個標準模塊
|
|
外殼材料
|
進口熱塑性工程塑料，UL94-V0
|
|
測試依據
|
IEC 61643-1；GB18802.1
|
|
防護級別
|
IP20
|
|
遙信觸點類型*
|
浮動切換觸點
|
|
直流切換能力*
|
DC:48 V/0.2 A
|
|
遙信端子橫截面積*
|
≤1.5 mm2
|
